KI-Reader für technische Zeichnungen zur Analyse
So funktioniert es: Die Maße, Stücklisten und Revisionen werden automatisch aus den typischen technischen Zeichnungen ausgelesen und Ihrem Team zur Prüfung bereitgestellt.
Was ist ein KI-Reader für technische Zeichnungen?
Ihre Ingenieure müssen Maße, Werkstoffe, Teilenummern und Revisionen nicht mehr mühsam aus jeder Zeichnung heraussuchen, vergleichen und ins System eintippen. Sie erhalten fertige Datensätze. Das ist durch einen KI-Reader für technische Zeichnungen möglich: Er erkennt Ansichten, Tabellen, Hinweise und Schriftfelder auf jedem Blatt und wandelt den Inhalt in strukturierte Daten um. So wird die technische Zeichnung digitalisiert und ist vor dem Angebot prüfbereit.
Wir passen jeden KI-Reader an die Arbeitsweise Ihres Unternehmens an: Wir berücksichtigen die Zeichnungen Ihrer Kunden, Ihre Regeln und Normen sowie das Ergebnis, das Ihre Fertigung benötigt, sei es ein Angebot, eine Montagecheckliste oder eine Fertigungsstückliste. Jedes Projekt beginnt mit Ihren Zeichnungen und Unterlagen. Vor dem Start der Entwicklung legen wir die Abnahmekriterien gemeinsam mit Ihrem Team fest.
Passt das zu Ihrem Unternehmen?
Sie fertigen auftragsbezogen (Engineer-to-Order) und Ihre Ingenieure verbringen Stunden mit komplexen Kundenzeichnungen von Stahlkonstruktionen, Maschinen oder anderen gekanteten und geschweißten Metallbaugruppen, bevor Sie ein Angebot abgeben können? Dann ist ein KI-Reader für technische Zeichnungen genau das Richtige für Sie.
| Heute | Mit einem KI-Reader | |
|---|---|---|
| Eine Anfrage lesen | Heute liest ein Ingenieur jede Zeichnung einer Anfrage, bevor Sie wissen, ob sich ein Angebot lohnt. | Die Zeichnungen werden automatisch ausgelesen. Ihr Ingenieur startet mit fertig gelisteten Bauteilen, Maßen und Werkstoffen. |
| Eingehende Formate | Jeder Kunde schickt seine Unterlagen in einem anderen Layout und Format, auch als Scan oder mit handschriftlichen Markierungen. | Der KI-Reader wird an die Zeichnungen angepasst, die Ihre Kunden tatsächlich schicken. |
| Revisionen | Kommt eine neue Revision, vergleichen Ihre Ingenieure sie Zeile für Zeile mit der vorherigen. | Unterschiede zwischen den Revisionen werden abgeglichen und markiert. Ihre Ingenieure prüfen nur, was sich geändert hat. |
| Frühere Projekte finden | Ähnliche Aufträge, die Sie schon einmal bearbeitet haben, sind im Archiv schwer zu finden. | Projekte, Zeichnungen, Bauteile und Revisionen lassen sich im gesamten Archiv durchsuchbar machen. |
| Zeichnung und Stückliste | Stückliste und Zeichnung passen nicht immer zusammen, doch das fällt oft erst später auf. | Abweichende Werte werden markiert und von einem Ingenieur geklärt. |
Wir übernehmen die manuelle Arbeit, aber nicht die Verantwortung. Wirtschaftlichkeit, Freigaben und Entscheidungen liegen weiterhin in den Händen Ihres Teams.
So analysieren Sie technische Zeichnungen mit KI
In unserer interaktiven Demo können Sie es selbst testen. Diese arbeitet mit Beispieldaten. Dabei wird der grundlegende Mechanismus jeder von uns entwickelten Lösung sichtbar.
Sie möchten es an Ihren eigenen Zeichnungen sehen? Dann sprechen Sie uns an! Ein NDA schützt Ihre Daten.
Demo: KI-Reader für technische Zeichnungen
Ohne Anmeldung. Die Demo öffnet sich in einem eigenen Fenster und arbeitet mit Beispieldateien.
Das ist eine Auswahl der Funktionen unseres KI-Readers. Zudem werden laufend weitere Funktionen hinzugefügt.
In der Demo kann man:
- eine Beispielzeichnung auswählen,
- die Zeichnung in Ansichten, Tabellen, Hinweise und Schriftfeld aufteilen,
- die ausgelesenen Maße, Symbole, Stücklisten- und Revisionsdaten prüfen,
- die Daten als CSV exportieren,
- zwei Dokumente vergleichen und die markierten Unterschiede prüfen,
- dem Assistenten eine Frage zur Zeichnung stellen.
Was ist der Unterschied dazu, eine Zeichnung in einen allgemeinen KI-Chat hochzuladen?
Ein allgemeines KI-Modell liest, was auf einer Zeichnung geschrieben steht, ähnlich wie eine OCR. Eine Lösung für technische Zeichnungen erkennt dagegen zusätzlich, was gezeichnet ist, wo es sich befindet und wie es mit dem Rest des Blattes zusammenhängt.
Diese Demo läuft auf einem Sprachmodell, das von unserem Ablauf gesteuert wird. Dieser teilt die Zeichnung in Bereiche auf. In Kundenprojekten ergänzen wir zusätzlich eigene Komponenten zur Erkennung und Geometrie.
| Allgemeiner KI-Chat | Lösung für Ihre Zeichnungen | |
|---|---|---|
| Große Blätter | Ein ganzes Blatt wird für das Modell verkleinert, und kleine Texte und Maße werden dadurch unleserlich. | Das Blatt wird in Bereiche aufgeteilt, und jeder Bereich wird in voller Auflösung gelesen (auch ein dicht beschriebenes A0-Format). |
| Wiederholbarkeit | Dieselbe Zeichnung kann bei jedem Durchlauf andere Ergebnisse liefern. | Dieselbe Zeichnung liefert dasselbe Ergebnis. |
| Nachvollziehbarkeit | Die Antworten kommen als Text, deshalb suchen Sie jeden Wert auf der Zeichnung von Hand. | Jeder Wert ist mit der Stelle auf der Zeichnung verknüpft, von der er stammt. |
| Unsicherheit | Das Modell antwortet überzeugt, auch wenn es falsch liegt. | Unsichere Elemente werden markiert und von einem Ingenieur geprüft. |
Was eine Lösung für Ihre Zeichnungen umfassen kann
Da jede Lösung auf Ihren Prozess zugeschnitten wird, gleicht kein Projekt dem anderen. Die meisten Projekte verbinden drei Wissensquellen.
Die Unterlagen, die Sie erhalten
Wir beginnen mit den Dateien, die bei Ihrem Team ankommen. Gerade sind das PDF-Zeichnungen und Bilder sowie Scans mit handschriftlichen Notizen und durchgestrichenen Werten.
Hinzu kommen alle Dokumente und Fotos Ihres Kunden. Die Unterstützung für DXF- und DWG-Dateien ist in Entwicklung.
Das Wissen Ihrer Ingenieure
Der KI-Reader nutzt Ihr Ingenieurswissen, sofern dieses dokumentiert ist oder sich beschreiben lässt:
- Normen (z. B. ISO, DIN) und Symbolkonventionen Ihrer Branche,
- Grenzen von Maschinen und Fertigung,
- Werkstoff- und Rundungsregeln,
- Produkt- und Teilebibliotheken,
- Zeitvorgaben und Stundensätze für Arbeitsvorgänge.
Ein Beispiel: Runden Ihre Ingenieure die Materiallängen immer auf die nächsten 10 cm auf, lässt sich diese Regel auf jedes Maß anwenden.
Die Ausgabe für Ihre Systeme
Die ausgelesenen Daten werden in der gewohnten Arbeitsform bereitgestellt:
- Dateien wie Excel, CSV oder JSON,
- eine Stückliste oder Kalkulationsgrundlagen zur Prüfung,
- ein PDF in Ihrer eigenen Vorlage,
- eine Prüfoberfläche oder eine Anbindung an Ihre bestehenden Werkzeuge,
- eine API oder eine Integration in ERP, PLM oder Dokumentenablagen, abgestimmt auf Ihre Systeme.
Was Ihre Lösung umfasst, legen wir im Workshop fest, anhand Ihrer Zeichnungen und der Ergebnisse, die Sie brauchen.
So gehen wir mit Ihren Zeichnungen und Daten um
Ihre Zeichnungen enthalten Ihr Know-how sowie die Daten Ihrer Kunden. Deshalb einigen wir uns auf den Umgang, bevor Sie die Daten mit uns teilen.
In der Demo werden ausschließlich Beispielzeichnungen verwendet und an ein externes KI-Modell gesendet. Kundendaten sind daran nicht beteiligt.
Projekte beginnen mit einem NDA
Erst nach dem NDA werden wir Sie nach einem kleinen, repräsentativen Satz Ihrer Zeichnungen bitten.
Sie bestimmen die Datenverarbeitung
Je nach Sensibilität Ihrer Unterlagen arbeiten wir mit anonymisierten Daten oder in einer getrennten Umgebung. Nach Prüfung ist auch ein lokal betriebenes KI-Modell möglich.
Ihre Daten bleiben Ihre Daten
Wenn ein Projekt Training erfordert, werden Ihre Zeichnungen ausschließlich für Ihre Lösung genutzt.
Wobei ein KI-Reader für technische Zeichnungen hilft
Der KI-Reader bringt am meisten, wenn Kundenzeichnungen vor der Kalkulation, Planung und dem Bau gelesen werden sollen.
Sie arbeiten in einer anderen Branche? Der gleiche Ansatz lässt sich auf andere Zeichnungsarten übertragen.
Stahlbau und Schweißkonstruktionen
Stahl- und Metallbauer erhalten zu jeder Anfrage Zeichnungen von Rahmen, Bühnen und Schweißbaugruppen. Der KI-Reader liest die darin enthaltenen Bauteile, Profile, Maße und Schweißsymbole aus. So starten Ihre Kalkulatoren mit einer Grundlage für die Material- und Arbeitszeitkalkulation.
Maschinen- und Anlagenbau
Maschinenbauer arbeiten mit mehrteiligen Baugruppen, die Zeichnungen, Stücklisten, Änderungshistorien und Schriftfelder enthalten. Die Daten sind so strukturiert, dass sich Revisionsänderungen leicht prüfen lassen und sich ähnliche Teile aus früheren Projekten schnell finden lassen.
Schienenfahrzeug- und Verkehrstechnik
Züge und Straßenbahnen sowie ihre Komponenten bestehen aus zahlreichen Sonderteilen aus Stahl, die nach Zeichnung bestellt, gekantet und geschweißt werden. Zulieferer kalkulieren daher anhand von Zeichnungspaketen und erstellen daraus Stücklisten. Genau hier kann das automatische Auslesen den ersten Schritt übernehmen.
Schiffbau
Werften arbeiten mit großen Zeichnungssätzen und häufigen Revisionen. Wenn die KI diese vergleicht und Schlüsselwerte aus Schriftfeldern und Tabellen ausliest, kann sich Ihr Team direkt auf die geänderten Bereiche konzentrieren.
Rohrleitungs-, Druckgeräte- und Bewehrungsbau
Zeichnungen in diesen Bereichen leben von Listen und Tabellen, etwa Rohrleitungslisten, Stutzenlisten oder Biegelisten. Diese Tabellen werden in Zeilen und Spalten ausgelesen und jeder Wert bleibt dabei mit seiner Stelle auf dem Blatt verknüpft.
Was Sie in der Demo ausprobieren können
Die Beispielzeichnungen sind bereits geladen. Öffnen Sie die Demo und legen Sie direkt los.
Funktion 1
Zeichnungsdaten: gefunden und sortiert

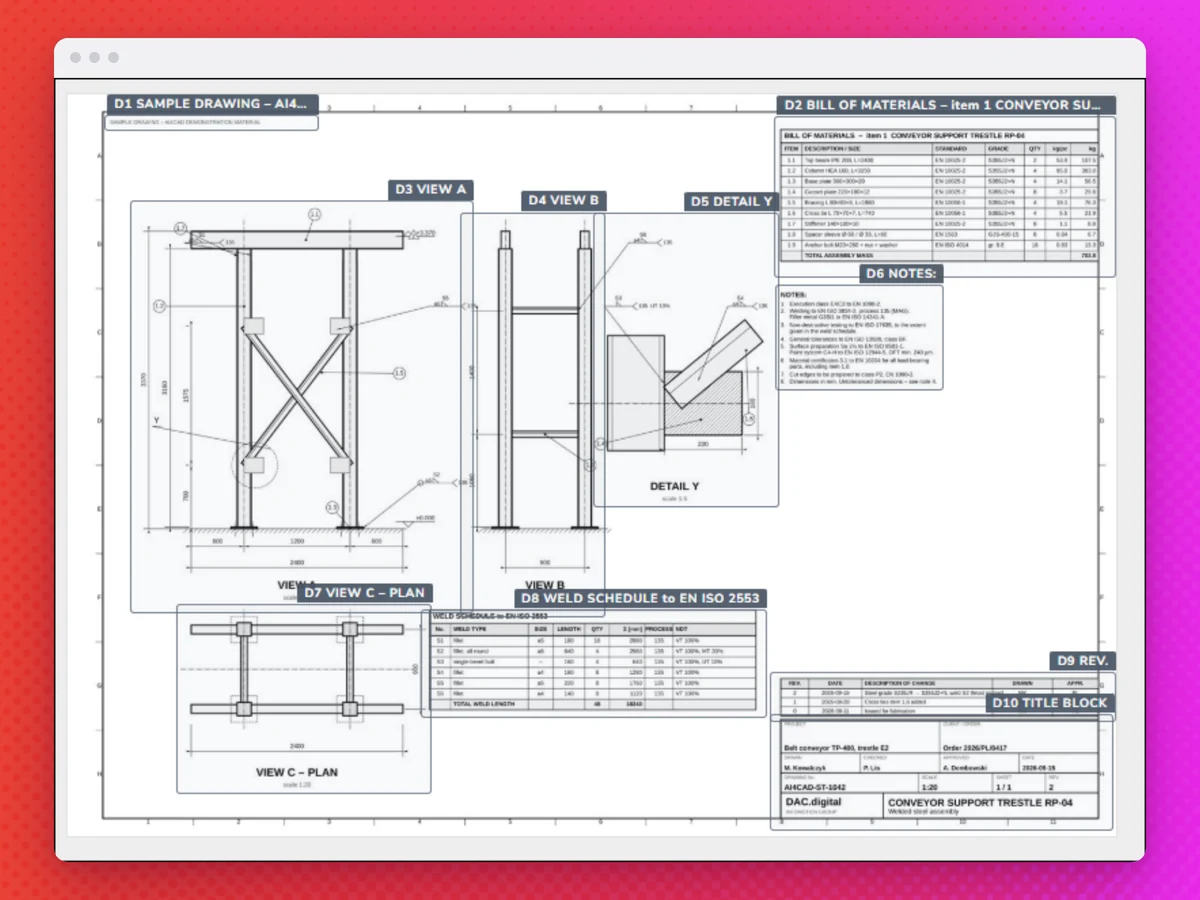

Die Demo teilt die Zeichnung in Bereiche auf und liest die wichtigsten Informationen aus: Schriftfelddaten, Maße, Schweißnähte, Beschreibungen und Hinweise. Die Ergebnisse lassen sich anschließend als CSV exportieren.
Der Grund: Die Daten gelangen per API in das von Ihnen gewählte System. Niemand tippt sie ab.
Funktion 2
Eine Stückliste: inklusive Summen
Die Demo liest die Stückliste aus der Zeichnung aus und berechnet die Summen. Anschließend kann das Ergebnis heruntergeladen und genutzt werden.
Der Grund: Die Stückliste ist sofort nutzbar, ohne sie Zeile für Zeile von der Zeichnung abzuschreiben.
Funktion 3
Zwei Revisionen: alle Änderungen gefunden

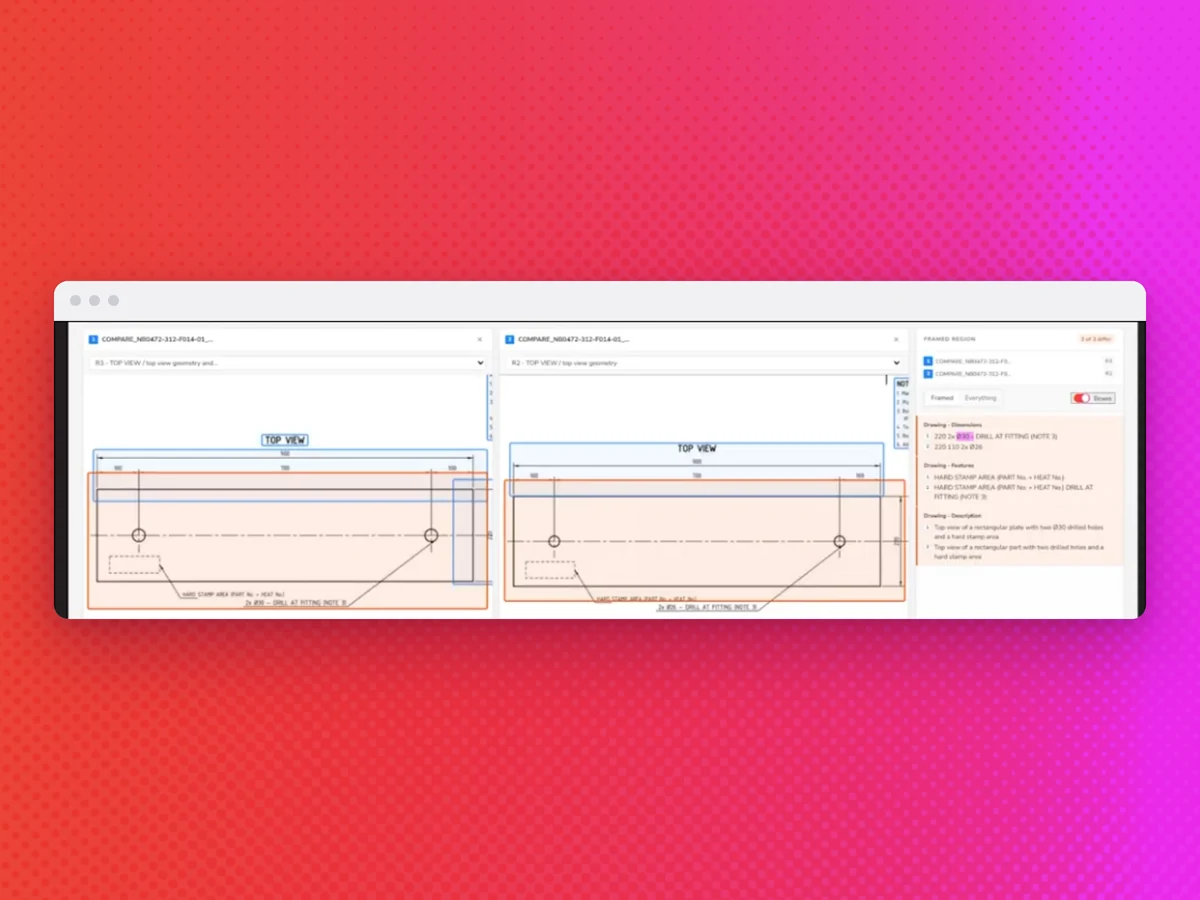

Die Demo vergleicht zwei Revisionen einer Zeichnung, rahmt jeden geänderten Bereich auf beiden Blättern ein und listet die Unterschiede auf. Dazu gehören beispielsweise geänderte Bohrungsmaße oder eine andere Blechdicke.
Der Grund: Wenn ein Kunde eine neue Revision ohne Änderungsangaben schickt, müssen Ingenieure nicht mehr jede Abweichung selbst suchen.
Funktion 4
Fragen Sie die Zeichnung

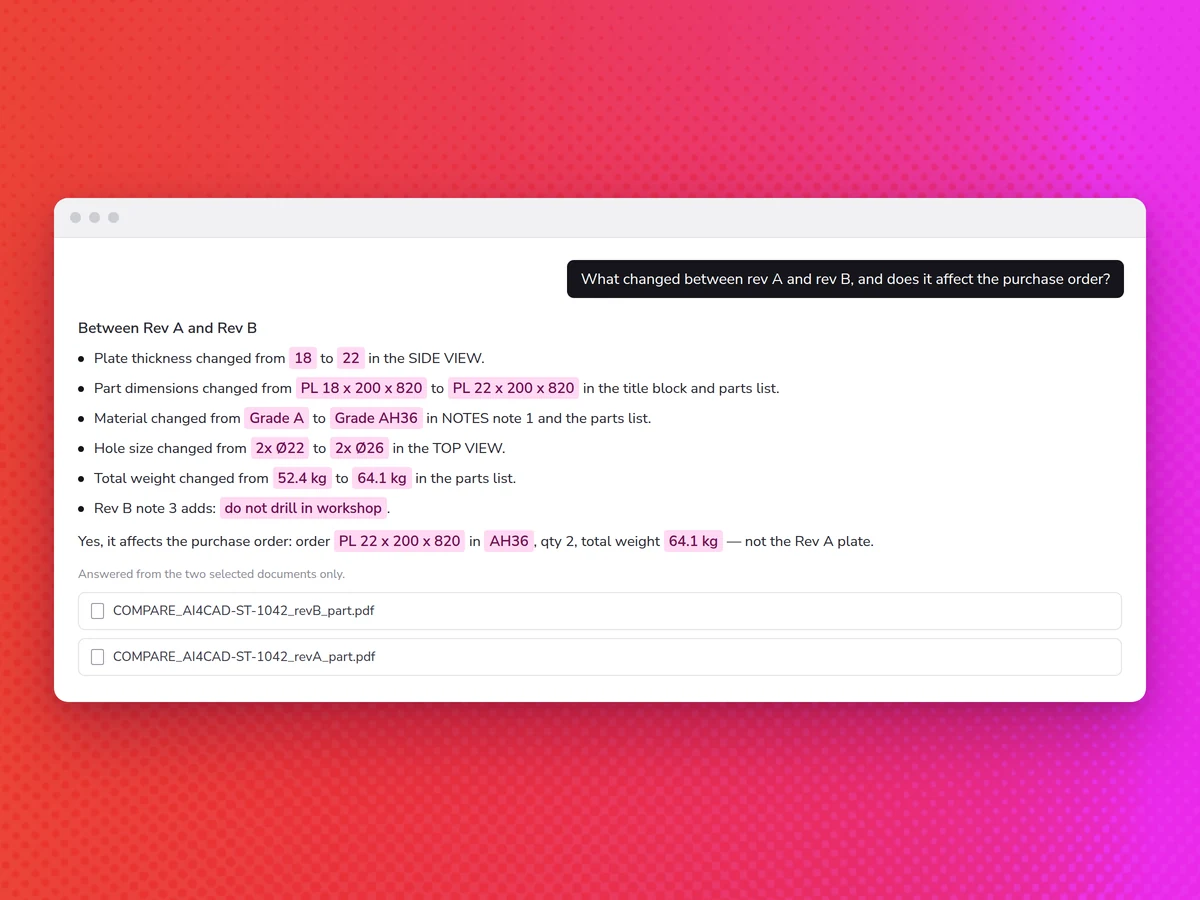

Die Demo enthält einen Chat, in dem Sie Fragen zu den Zeichnungen stellen können. Auf die Frage „Was hat sich zwischen Revision A und B geändert und betrifft das die Bestellung?“ listet sie die wichtigsten Änderungen auf.
Der Grund: Die Daten liegen nicht nur in einer Tabelle vor. Fragen werden außerdem direkt beantwortet, was schnellere Entscheidungen ermöglicht.
So starten Sie ohne Risiko
01
Erstgespräch
Wir erfassen Ihren aktuellen Prozess: Wer liest die Zeichnungen, was kommt herein und was muss herauskommen?
02
Zeichnungen & NDA
Sie teilen einen kleinen Satz repräsentativer Unterlagen, das erwartete Ergebnis und eine kurze Erklärung zum Ergebnisweg.
03
Angebot
Sie erhalten ein Angebot mit Leistungsumfang in Bezug auf Ihre Zeichnungen.
04
Workshop
Sie legen Ihre Kriterien gemeinsam mit den späteren Nutzern fest. Falls diese zu hoch gegriffen sind, erfahren Sie das direkt und nicht erst nach Projektbeginn.
05
Pilot
Für Ihren wichtigsten Prozess startet ein Pilotprojekt, das anhand Ihrer eigenen Zeichnungen mit den festgelegten Kriterien bewertet wird.
06
Ausbau
Nach der Validierung erweitern wir den Umfang um Integrationen oder weitere Dokumentarten.
FAQ
In der öffentlichen Version nicht. Die Demo arbeitet mit fünf Beispielzeichnungen. Wenn Sie Ihre eigenen Unterlagen testen möchten, dann buchen Sie einfach ein Gespräch mit uns.
Nein. Der KI-Reader besteht aus Komponenten zur Zeichnungsanalyse, aus denen wir eine Lösung für Ihre Unterlagen und Ihren Prozess bauen. In der Demo wird gezeigt, wie diese Komponenten an Beispieldateien arbeiten.
Die Beispiele sind technische Zeichnungen geschweißter Metallbaugruppen. Nach Sichtung einiger Ihrer Unterlagen lässt sich derselbe Ansatz auf andere Zeichnungsarten und auch Branchen übertragen.
Wir benötigen einen Satz Zeichnungen, der auch die schwierigsten Ihrer Aufgaben abdeckt. Selbstverständlich müssen Sie das Pilotprojekt auch selbst ausprobieren.
Nein. Sie nimmt Ihrem Team das Abtippen und weiteres ab, die Entscheidungen bleiben aber bei Ihnen. Jedes Ergebnis wird also zur Prüfung vorbereitet.
OCR liest Text. Wenn Sie technische Zeichnungen mit KI analysieren, erkennt das System zusätzlich den Aufbau des Blatts: Ansichten, Stücklisten, Hinweise und Schriftfeld. Jeder Wert bleibt mit seiner Position auf der Zeichnung verknüpft.
Die Automatisierung von Angebotsanfragen umfasst mehrere Schritte, wobei das Auslesen der Zeichnungen der langsamste ist. KI kann die Daten aus den Anfragezeichnungen, etwa Bauteile, Maße und Werkstoffe, für Ihr Team zur Prüfung aufbereiten. Die Preisgestaltung und Entscheidung liegen bei Ihnen.
Das hängt von Ihren Unterlagen, dem Umfang sowie den Integrationen ab. Nach Sichtung einiger Ihrer Zeichnungen erstellen wir ein Angebot.
Sie möchten es an Ihren eigenen Zeichnungen sehen?
